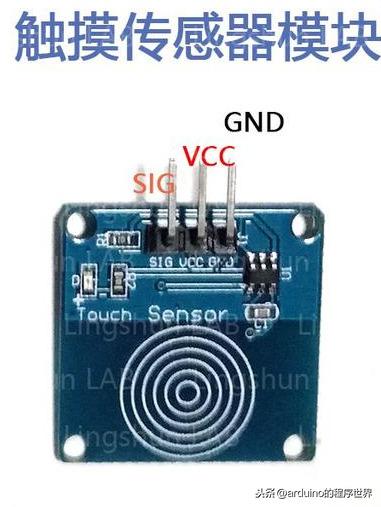

本模块是一个基于触摸检测IC（TTP223B）的电容式点动型触摸开关模块。本模块默认状态输出低电平，模式为低功耗模式；当用手指触摸相应位置时，模块会输出高电平，再次触摸又恢复低电平。模式切换为快速模式；当持续12秒没有触摸时，模式又切换为低功耗模式。可以将模块安装在非金属材料如塑料、玻璃的表面，另外将薄薄的纸片（非金属）覆盖在模块的表面，只要触摸的位置正确，即可做成隐藏在墙壁、桌面等地方的按键。该模块可以让你免除常规按压型按键的烦恼。

触碰传感器(超声波传感器探测距离)插图

这是一个类似开关的模块，只是这个是摸一摸就就可以开或者关。

BOM表

Arduino Uno *1

触摸模块 *1

接线

Arduino Uno <------> 触摸模块

Pin A5 <------> SIG

5V <------> VCC

GND <------> GND

程序

void setup() {

pinMode(A5,INPUT); //设置引脚 A5 为输出模式

Serial.begin(9600); //设置波特率为9600

}

void loop() {

// put your main code here, to run repeatedly:

Serial.println(analogRead(A5)); //串口输出 A5读取到的值

delay(200); //延时200毫秒

}

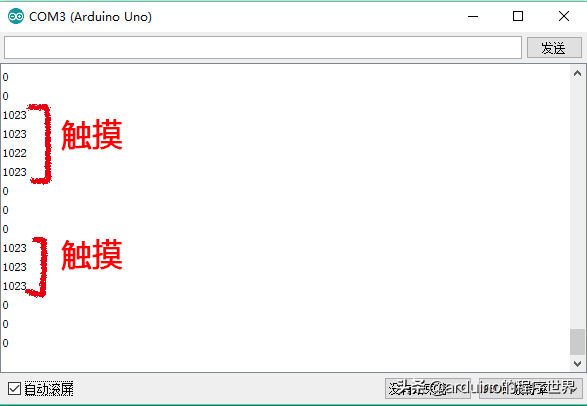

实验效果

触碰传感器(超声波传感器探测距离)插图1

写到这里，相信朋友们一定能够独立进行扩展了。具体程序就不多说了，无非是利用电平控制三极管导通，完成相应的功能。

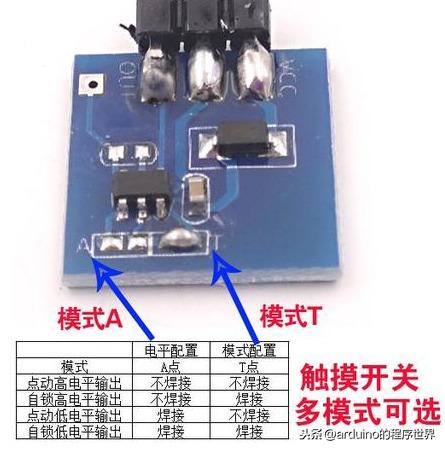

触摸传感器还有另外一种，通过背后的跳线，选择各种模式。如上面的程序就是点动模式，按下开，松开关。类似于一个按钮。还有自锁模式，触摸一次是高电平，再触摸一次电平翻转，相当于一个开关

触碰传感器(超声波传感器探测距离)插图2
