1.通用阀门知识

如今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂,阀门型号的标准化对阀门的设计、选用提供了方便。我国虽然有阀门型号编制的统一标准,但逐渐不能适应阀门工业发展的需要。目前,阀门制造厂一般采用统一的编号方法;不能采用统一编号方法的,各生产厂家可按自己的情况制订出编号方法。

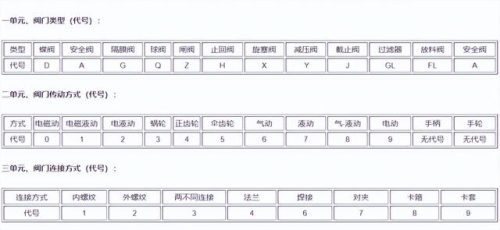

阀门型号编制方法规定了阀门的型号说明、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号的表示方法。

阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品。

阀门型号编制方法通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门规格型号(阀门案例展示)插图

阀门规格型号(阀门案例展示)插图1

阀门规格型号(阀门案例展示)插图1

阀门规格型号(阀门案例展示)插图2

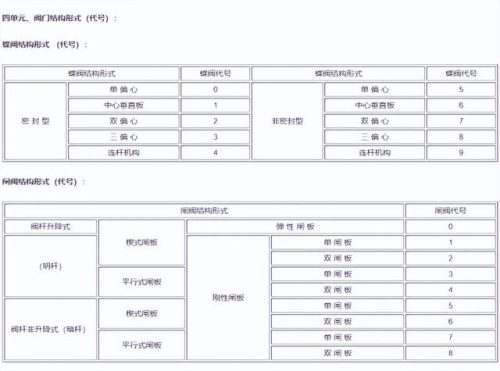

阀门规格型号(阀门案例展示)插图3

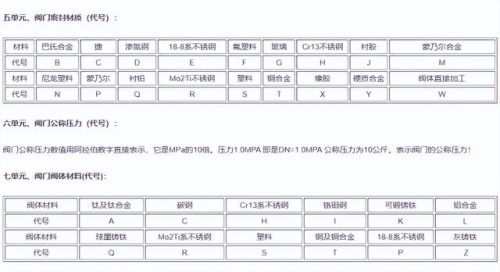

阀门规格型号(阀门案例展示)插图4

阀门规格型号(阀门案例展示)插图5

2.止回阀(单向阀)型号表示方法

2.1止回阀(单向阀)型号编制说明:

止回阀(单向阀)也称作逆止阀或逆流阀,是一种通过介质本身的流动来开启或关闭阀瓣,且只能单方向流动,无法倒回的自动阀门,主要用于管道系统中防止介质倒流或反向流动使用。

止回阀的用途很广,种类繁多,在不同的管路中或使用工况以及连接方式的不同,所选用的止回阀型号也都是不相同的。

止回阀(单向阀)型号主要是对止回阀的附加条件、连接方式、结构形式、密封材料、压力等级以及壳体材质等做出说明。

2.2止回阀(单向阀)型号表示方法:

止回阀附加代号:HH微阻缓闭止回阀、BH保温止回阀、HQ滚球式止回阀;

止回阀编制代号:H代表止回阀;

连接方式代号:4法兰、6焊接、7对夹;

结构形式代号:1升降式、2立式、4旋启式、6双瓣式、8蝶形;

密封材料代号:B巴氏合金、F氟塑料、H不锈钢、M蒙乃尔合金、X橡胶、Y硬质合金、W直接加工;

压力等级代号:16=压力十六公斤,PN1.6-25mpa,磅级150LB-2500LB、日级5K-63K;

壳体材质代号:Q球墨铸铁、C碳钢、P-304、R-316、A钛合金、I铬钼钢;

2.3止回阀(单向阀)型号编制举例:

H44H-16C旋启式法兰止回阀

H:表示止回阀;

4: 法兰链接;

4: 旋启式;

H:密封材料为不锈钢;

16:压力为16公斤(1.6mpa)

C:阀体为碳钢。

2.4止回阀(单向阀)图示:

阀门规格型号(阀门案例展示)插图6

旋启式止回阀

阀门规格型号(阀门案例展示)插图7

蝶形止回阀

阀门规格型号(阀门案例展示)插图8

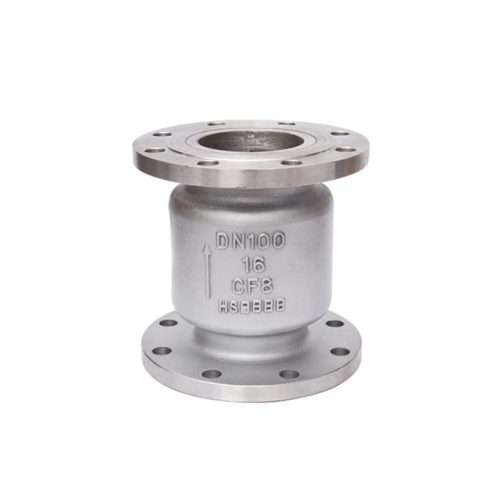

立式止回阀

阀门规格型号(阀门案例展示)插图9

双瓣式止回阀

阀门规格型号(阀门案例展示)插图10

升降式止回阀

3.蝶阀型号编制表示方法

3.1蝶阀型号编制说明:

工业管道蝶阀的种类及规格不计其数,对于蝶阀附加条件、连接方式、传动方式、结构形式以及耐温耐压耐腐的选型有很多。

3.2蝶阀型号表示方法:

蝶阀附加代号:BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀;

蝶阀编制代号:D表示蝶阀;

传动形式代号:手动(省略)、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动;

连接方式代号:4法兰式、6焊接、7对夹式;

结构形式代号:1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心;

密封材料代号:H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工;

压力等级代号:10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是国内压力的代号,MPA是压力的单位,一公斤等于0.1Mpa;Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美标代号,LB是美标磅级单位。

壳体材质代号:C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙。

以上为常见的蝶阀相关代号,因工况特殊需定做的产品,可根据设计方案进行选型。

3.3 蝶阀型号编制举例说明:

D943H-16C电动三偏心蝶阀

D:表示蝶阀;

9:表示传动方式为电动;

4:连接方式为法兰连接;

3:结构形式为三偏心;

H:密封副材料为不锈钢;

16:表示公称压力为1.6MPa;

C:表示阀体材料为铸钢。

阀门规格型号(阀门案例展示)插图11

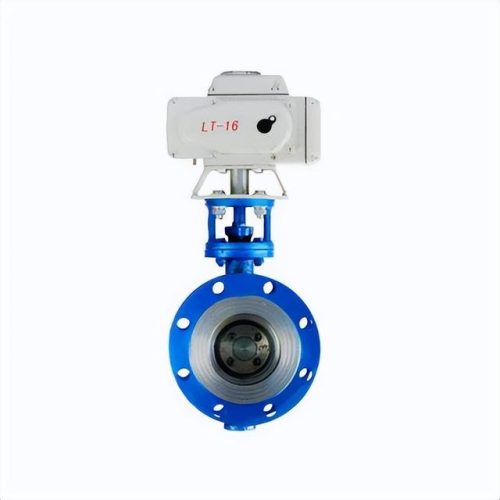

电动蝶阀

阀门规格型号(阀门案例展示)插图12

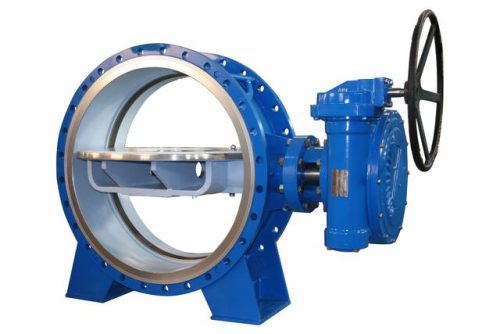

涡轮蝶阀

阀门规格型号(阀门案例展示)插图13

手动蝶阀

阀门规格型号(阀门案例展示)插图14

气动蝶阀

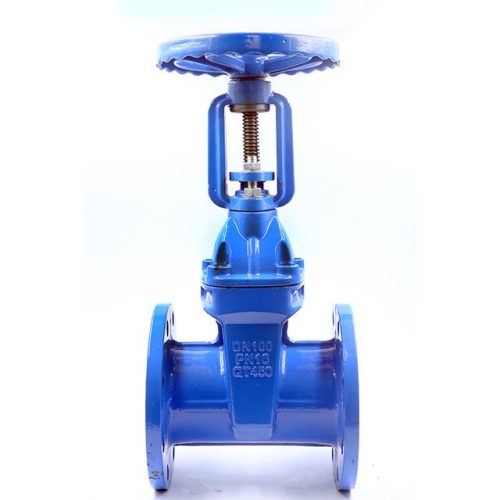

4.闸阀型号编制表示方法

4.1闸阀型号含义说明:

闸阀是关断类阀门中较为常见的类型之一,一般适用于全开或全关的两位操作控制,主要用来关闭管道中的介质,通常也被称作截断阀或阻断阀。

随着阀门需求量增长和机械行业需求量的扩增,闸阀已成为现代工业控制系统中不可缺少的阀一部分。而对于越来越复杂的工况以及苛刻的使用要求,闸阀型号的正确选用关系着对管道介质的适应性,以及对工况用途安全性的重要保证。

本编制方法为我国标准闸阀型号表示方法,主要是针对闸阀的附加条件要求、驱动方式、连接形式、结构特征、密封材料、压力等级以及阀体材质等多方面进行详细解释。其它定做或特殊产品型号不适用于本方法,需另作说明。

4.2闸阀型号编制表示方法:

闸阀附加代号:WZ表示波纹管闸阀、DZ低温闸阀、NKZ真空闸阀、PZ刀型闸阀;

闸阀类型表示:Z;

驱动方式表示:手动无代号(根据规定通常省略)、2电液动、3涡轮蜗杆、5-锥齿轮传动、6气动、9-电动;

连接方式表示:4法兰连接,6焊接,7对夹式;

结构形式表示:0弹性闸板、1明杆楔式单闸板、2-明杆楔式双闸板、3-明杆平行式单闸板、4-明杆平行式双闸板、5暗杆楔式单闸板、6暗杆楔式双闸板、7暗杆平行单闸板、9暗杆平行双闸板;

密封材料材料:W阀体直接加工、T合金、X橡胶、F氟塑料,H-Cr不锈钢,Y硬质合金、M蒙乃尔合金;

压力等级表示:PN1.0-32Mpa,16=1.6MPA表示压力为十六公斤,150LB-1500LB表示美标磅级压力,5-63K表示日级压力;

阀体材料表示:Z-灰铸铁、Q球墨铸铁,T合金,C碳钢、P不锈钢304,R不锈钢316,V铬钼钒钢。

4.3闸阀型号编制举例:

PZ973H-16C电动对夹式刀型闸阀

1、PZ:表示刀型闸阀;

2、9:表示传动方式为电动;

3、7:连接方式为对夹式连接;

4、3:结构形式为明杆平行式单闸板;

5、H:密封副材料为不锈钢;

6、16:表示公称压力为1.6MPa;

7、C:表示阀体材料为碳钢。

阀门规格型号(阀门案例展示)插图15

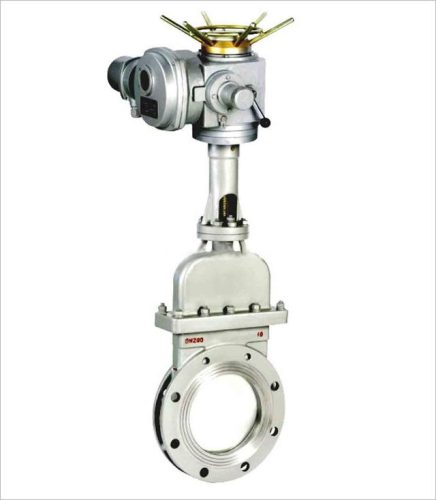

电动刀型闸阀

阀门规格型号(阀门案例展示)插图16

蜗轮蜗杆闸阀

5.截止阀型号编制表示方法

5.1截止阀型号编制说明:

截止阀又称截门阀,属于强制密封式阀门。

按国产阀门型号标准来说,截止阀的型号是由阀门类型,驱动方式,连接方式,结构形式,密封材料,公称压力,阀体材料代号来表示。

截止阀的型号关系着对截止阀产品的正确认识,选型的重要性,以及对工况用途安全性的保证。

5.2截止阀型号表示方法:

截止阀附加代号:W表示波纹管、D表示低温、B表示保温;

1)截止阀类别代号:J表示截止阀;

2)截止阀传动方式:手动无代号、5伞齿轮、6气动、9电动;

3)截止阀连接方式:4法兰连接、6焊接;

4)截止阀结构形式:1直通式、2 Z型直通、3三通、4角式、5 Y型直流式、6平衡直通式、7平衡角式、8针型;

5)截止阀密封材质:F氟橡胶、H不锈钢、N尼龙塑料、Y硬质合金、M蒙乃尔合金、W阀体直接加工;

6)截止阀公称压力:16表示压力1.6mpa就是十六公斤的意思,PN1.6-32mpa、IN150LB-1500LB、5-63K;

7)截止阀阀体材料:A钛合金、C碳钢、I铬钼钢、P不锈钢304、R不锈钢316;

5.3截止阀型号编制举例:

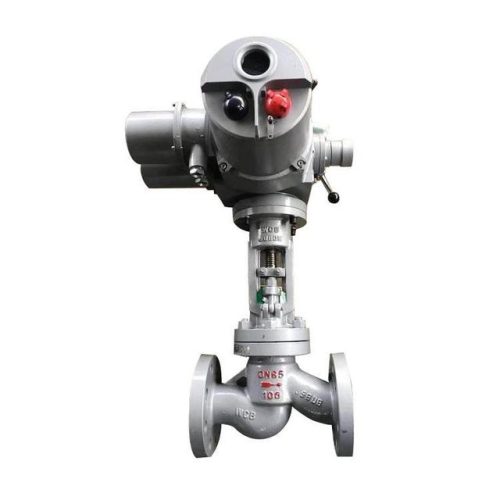

J941H-16C电动法兰截止阀

1、J:表示截止阀;

2、9:表示传动方式为电动;

3、4:连接方式为法兰连接;

4、1:结构形式为直通流道;

5、H:密封副材料为不锈钢;

6、16:表示公称压力为1.6MPa;

7、C:表示阀体材料为碳钢。

阀门规格型号(阀门案例展示)插图17

截止阀

6.调节阀型号编制表示方法

6.1调节阀型号编制说明:

调节阀(控制阀)一般由执行机构和阀门组成,是工业自动化过程控制领域中的最终控制元件。

通过接受调节控制单元输出的控制信号,借助动力操作去改变介质流量、压力、温度、液位等工艺参数。

调节阀的阀体种类很多,常用的阀体种类有直通单座、直通双座、角形、隔膜、小流量、三通、偏心旋转、蝶形、套筒式、球形等。

6.2调节阀分类:

按所配控制执行装置可分为三大种类:电动调节阀、气动调节阀、自力式调节阀;

按调节形式可分为:调节型、切断型、调节切断型;

按流量特性可分为:线性、对数型(百分比)、抛物线、快开;

按用途和作用分类:

两位阀:主要用于关闭或接通介质;

调节阀:主要用于调节系统,选阀时,需要确定调节阀的流量特性;

分流阀:用于分配或混合介质;

切断阀:通常指泄漏率小于十万分之一的阀。

按上阀盖形式分类:(a)普通型;(b)散(吸)热型;(c)长颈型;(d)波纹管密封型。

按阀芯形状分类:(a)平板形阀芯;(b)柱塞形阀芯;(c)窗口形阀芯;(d)套筒形阀芯;(e)多级形阀芯;(f)偏旋形阀芯;(g)蝶形阀芯;(h)球形阀芯

6.3调节阀型号编制举例:

ZDLP-16P查下表可得:电子式电动单座调节阀,压力1.6Mpa,不锈钢阀体。

阀门规格型号(阀门案例展示)插图18

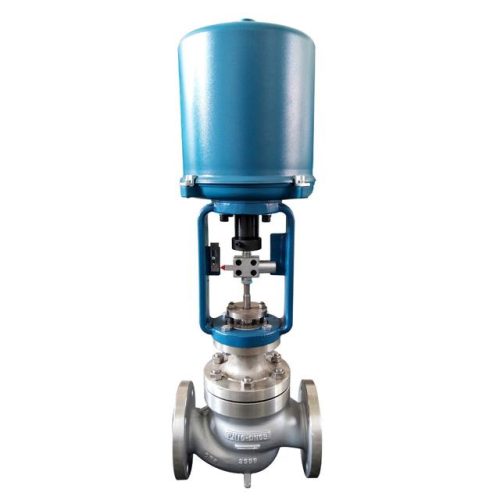

电动调节阀

阀门规格型号(阀门案例展示)插图19

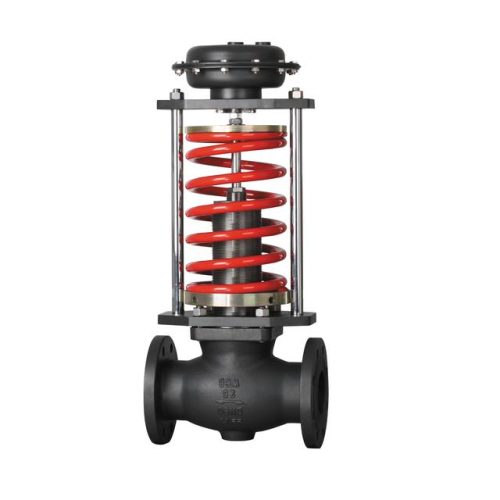

自力式调节阀

7.球阀型号编制表示方法

7.1球阀型号编制说明:

随着工业机械制造业发展的加快,阀门产品的应用也随着社会工业进步从低压、常温发展到高压、高温,而球阀的使用量也在逐年不断的大幅度提升。

对于在不同介质要求以及不同工况中,所使用的球阀型号也都不尽相同,主要是从球阀附加条件、驱动方式、连接形式、结构形式、密封材质的种类、阀门压力的高低以及阀体材料等表示。

7.2球阀型号编制表示方法:

球阀附加代号:V表示阀芯带有V型结构、D表示低温、B表示保温、P表示偏心结构、U和S及DY多表示上装式;

球阀名称代号:Q表示球阀;

球阀驱动代号:2表示电液动、3表示涡轮、6表示气动、7表示液动、9表示电动、手动无代号;

连接方式代号:1表示内螺纹、4表示法兰式、6表示焊接、7表示对夹式;

结构型式代号:

浮动式:1表示直通流道、2表示Y型三通、4表示L型三通、5表示T型三通;

固定式:0表示半球直通、6表示四通流道、7表示直通流到、8表示L型三通、9表示Y型三通;

密封材质代号:B巴氏合金、F氟橡胶、F46衬氟、H锈钢、J衬胶、M蒙乃尔合金、N尼龙塑料、蒙乃尔P、Y硬质合金、W阀体直接加工;

压力等级代号:16表示压力为16公斤(1.6Mpa)最大可到64Mpa;150LB表示美标磅

级压力,最大耐压等级可达150LB=1.6MPA/300LB=2.5-4.0mpa/400LB=6.4mpa/600LB=10mpa);5K表示日级压力,最大压力63K;

阀体材质代号:A钛及钛合金、C碳钢、I铬钼钢、P18-8系不锈钢、RMo2Ti系不锈钢、S塑料。

7.3球阀型号编辑举例:

Q941F46-16C电动衬氟球阀

1、Q:表示球阀;

2、9:表示传动方式为电动;

3、4:连接方式为法兰连接;

4、1:结构形式为浮动直通流道;

5、F46:密封副材料为氟橡胶;

6、16:表示公称压力为1.6MPa;

7、C:表示阀体材料为碳钢。

阀门规格型号(阀门案例展示)插图20

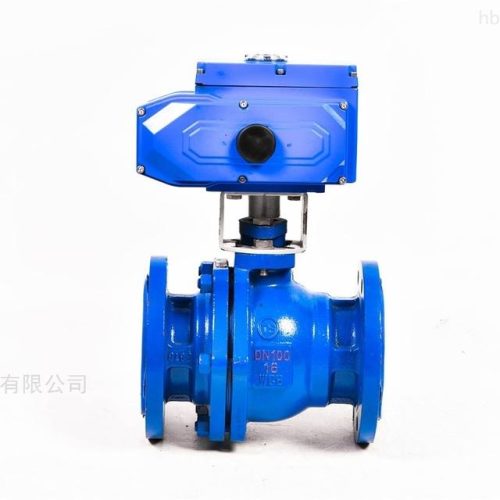

电动球阀

阀门规格型号(阀门案例展示)插图21

不锈钢球阀

附:阀门标准(GB)阀门国家标准

阀门标准简介:

阀门标准分为强制性国标(GB)和推荐性国标(GB/T)。阀门国家标准的编号由国家标准的代号、国家标准发布的顺序号和国家标准发布的年号(发布年份)构成。阀门的国标标准包括两部分:一是对制造、结构长度、材质等进行规范,二是对每一类阀门的结构、尺寸、等进行规范搜索,用户根据需要的某一类型阀门,看相应的阀门标准。此标准主要为阀门通用标准以及技术条件标准做简单说明,详细的最新国家标准可在标准网最新发布的信息内查看。

阀门国家标准代号:

阀门标准代号 阀门标准名称

GB12220-1989 《通用阀门 标志》

GB12245-1989 《减压阀性能试验方法》

GB12221-1989 《法兰连接金属阀门的结构长度》

GB12246-1989 《先导式减压阀》

GB12222-1989 《多回转阀门驱动装置的连接》

GB12247-1989 《蒸汽疏水阀 分类》

GB12223-1989 《部分回转阀门驱动装置的连接》

GB12248-1989 《蒸汽疏水阀 术语》

GB12224-1989 《钢制阀门一般要求》

GB12249-1989 《蒸汽疏水阀 标志》

GB12225-1989 《通用阀门 铜合金铸件技术条件》

GB12250-1989 《蒸汽疏水阀 结构长度》

GB12226-1989 《通用阀门 灰铸铁件技术条件》

GB12251-1989 《蒸汽疏水阀 试验方法》

GB12227-1989 《通用阀门 球墨铸铁件技术条件》

GB10868-1989 《电站减温减压阀技术条件》

GB12228-1989 《通用阀门 碳素钢锻件技术条件》

GB10869-1989 《电站调节阀技术条件》

GB12229-1989 《通用阀门 碳素钢铸件技术条件》

GB/T1972-1992 《蝶形弹簧》

GB12231-1989 《阀门铸件外观质量要求》

GB12234-1989 《通用阀门 法兰、对焊连接钢制闸阀》

GB12232-1989 《通用阀门 法兰连接铁质闸阀》

GB12237-1989 《通用阀门 法兰和对焊连接钢制球阀》

GB1047-1970 《管子和管路附件的公称通径》

GB12233-1989 《通用阀门 铁质截止阀与升降式止回阀》

GB12236-1989 《通用阀门 钢制旋启式止回阀》

GB9443-1988 《铸钢件渗透探伤及缺陷显示痕迹评级方法》

GB1348-1988 《球墨铸铁件》

GB3323-1987 《钢熔化焊对接接头射线照相和质量分级》

GB1048-1990 《管道元件公称压力》

GB12235-1989 《通用阀门法兰钢制截止阀和升降式止回阀》

GB11365-1989 《锥齿轮和准双曲齿轮精度》

GB1851-1984 《船用PN160外螺纹青铜空气截止阀》

GB4213-1984 《气动调节阀通用技术条件》

GB8464-1987 《内螺纹闸阀、截止阀、球阀、止回阀通用》

GB12238-1989 《通用阀门 法兰对夹连接蝶阀》

GB8465.1~7-87 《内螺纹闸阀、截止阀、球阀、止回阀尺寸》

GB8335-1987 《气瓶专业螺纹》

GB5677-1985 《铸钢件射线照相及底片等级分类方法》

GB10877-1989 《氧气瓶阀》

GB12230-1989 《通用阀门 奥氏体钢铸件技术条件》

GB12239-1989 《通用阀门 隔膜阀》

GB1804-1979 《公差与配合未注公差尺寸的极限偏差》

GB12240-1989 《通用阀门 铁质旋塞阀》

GB12244-1989 《铸钢件射线照相及底片等级分类方法》

GB12241-1989 《安全阀一般要求》

GB10879-1989 《溶解乙炔气瓶阀》

GB12242-1989 《安全阀性能试验方法》

GB197-1981 《普通螺纹、公差与配合》

GB12243-1989 《弹簧直接载荷式安全阀》

GB1239.2-1989 《冷卷圆柱螺旋压缩弹簧技术条件》

GB11352-1989 《铸钢件技术条件》

GB1239.4-1989 《热卷圆柱螺旋弹簧技术条件》

GB596—83 《船用外螺纹青铜截止止回阀》

GB10095-1986 《渐开线圆柱齿轮精度》

GB597-1983 《船用外螺纹青铜止回阀》

GB9444-1988 《铸钢件磁粉探伤及质量评级方法》

GB5796-1986 《梯形螺纹》

GB/T13927-1992 《通用阀门 压力试验》

GB7306-1987 《用螺纹密封的管螺纹》

GB/T592-1993 《船用法兰铸铁止回阀》

GB7307-1987 《非螺纹密封的管螺纹》

GB/T1852-1993 《船用法兰铸钢蒸汽减压阀》

GB6414-1986 《铸件尺寸公差》

GB/T12252-1989 《通用阀门 供货要求》
