变速齿轮有什么用(变速器下面的小齿轮叫什么)

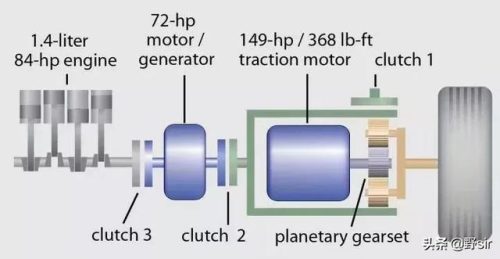

行星齿轮组，安装在汽车的自动变速箱里，某些新能源汽车驱动系统的齿轮箱里，位置看下图。它块头不大，但工作的效率比较高，是实现变速变扭的关键部件，特别是在新能源汽车里的应用更明显。

变速齿轮有什么用(变速器下面的小齿轮叫什么)插图

变速齿轮有什么用(变速器下面的小齿轮叫什么)插图1

#generator-发电机，clutch-离合器，traction motor-牵引电机，planetary gearset-行星齿轮组

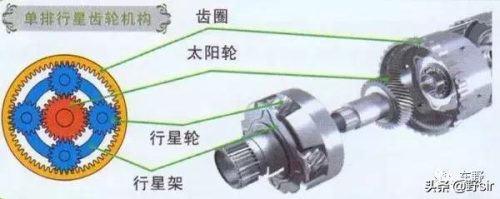

把它单独拿出来，研究一下：

变速齿轮有什么用(变速器下面的小齿轮叫什么)插图2

行星齿轮组有单排和多排之分，简单点的当然就是单排的。也就是，只包含有一个齿圈，一个太阳轮和一个由几个单排的行星轮组成的行星架。简单称作“三构件机构”，可以用下面简图画出来。

变速齿轮有什么用(变速器下面的小齿轮叫什么)插图3

它如何起到变速变扭的作用呢？来视频了解一下。

视频加载中...

#sun gear-太阳轮，planet gears-行星轮，ring gear-齿圈，carrier-行星架，input-输入，output-输出，stationary-固定

简单来讲，行星齿轮组本身改变输出转速和扭矩的能力，靠的就是他内部不同齿数的齿轮，在不同的工作状态下，每个部件的转速和扭矩都不一样。它的三个部件，要能准确地提供相应的动力，一定是要有所约束的，举个例子：我们把齿圈固定住不动，用剩下的太阳轮和行星架两个部件来相互传递动力，这样就能得到一个确定的传动比。

要理解后面讲的，先来看一点，齿轮之间啮合传递动力，一定是大齿轮带动小齿轮最后是增速，小齿轮带动大齿轮最后是减速，两个齿轮一样大呢就不增不减。相应地，齿轮大，它的齿数就多。

行星架本身是一个组合体不是齿轮，我们假想它是齿轮，来看一下行星架、太阳轮和齿圈三者之间的齿数（用Z来表示）关系：

变速齿轮有什么用(变速器下面的小齿轮叫什么)插图4

很显然，太阳轮最小，行星架最大。如果用太阳轮来驱动齿圈或者行星架，此时主动件是太阳轮，从动件是齿圈或者行星架，最后肯定是减速，速度降低，转矩就相应地升高了；反之，就是增速减扭。

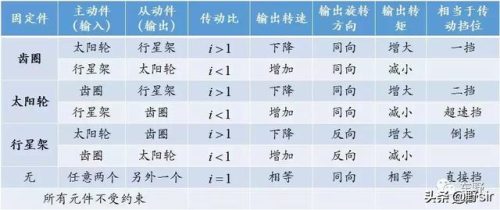

那么就可以把视频中的效果作一个总结：

变速齿轮有什么用(变速器下面的小齿轮叫什么)插图5

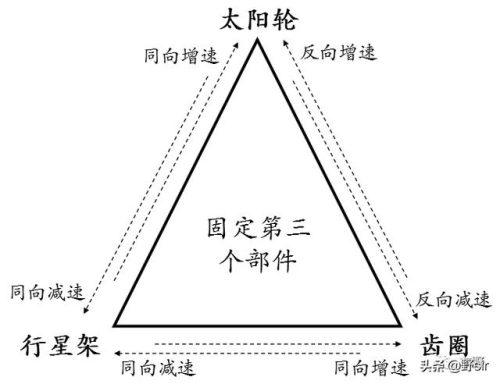

如果对这个表格还没多大感觉，那么下面这个三脚架了解一下，希望对你有帮助：

变速齿轮有什么用(变速器下面的小齿轮叫什么)插图6

来源：公众号汽车原野
