射频同轴连接器(射频转接头类型)

喜自缘百科 • • 生活常识

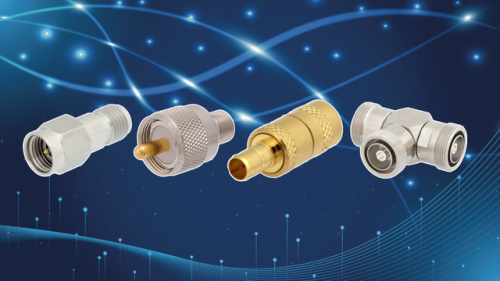

射频同轴连接器(射频转接头类型)插图

为了保证高频信号传输或接收，使用电子仪器设备都知道需要进行同轴连接，且用于现代通信系统和测试系统。同轴连接主要有同轴适配器和三同轴适配器，这些紧凑的适配器具有可配置性，当从一个电缆类型迁移到另一个类型时可提供高品质信号完整性。这款适配器支持多个同轴接口，允许使用的常见同轴电缆平台和测试系统与三同轴电缆相连。今天一起来了解射频同轴适配器。

（一）结构

射频（RF）同轴适配器是一种简单的射频同轴连接器，具有公共内部传输线和特定的同轴连接器类型或公母。例如，一些射频适配器仅仅是公对公或母对母适配器的同轴连接器，这使得公同轴连接器可分别与另一公同轴连接器或母同轴连接器与另一母同轴连接器互连。比如另一个例子，在设备的端口使用同轴公母连接器，以便在适配器而不是端口连接器处进行连接/断开循环，从而增加端口连接器的寿命。

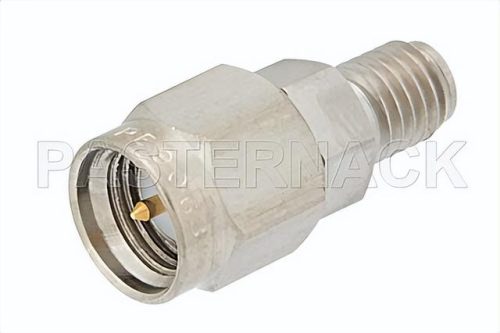

SMA公头转SSMA母头适配器

射频同轴连接器(射频转接头类型)插图1

在射频行业中，常见的是具有各种不同公母或同轴连接器类型的同轴连接器部件和同轴电缆组件。射频适配器有助于实现这些不同的同轴连接器的封装和/或同轴电缆组件之间的互连，而无需对封装或电缆组件进行改装，使其都具有兼容的同轴互连。插入同轴适配器确实会在连接器端口处增加一些插入损耗和不完美的VSWR，但高质量的射频同轴适配器具有最小的插入损耗和良好的VSWR性能。

（二）技术参数

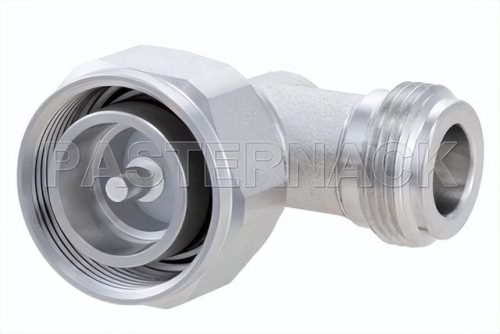

低 PIM 适配器， 4.3-10公头转N型直角弯母头

射频同轴连接器(射频转接头类型)插图2

RF同轴适配器的关键技术参数

频率范围【Hz】阻抗【Ω】插入损耗【dB】VSWR功率处理能力【dB】连接器类型极性（标准或反向）接口规范（MIL-SPEC或其他标准）配合扭矩【Nm或in-lbs】接触材料主体材料联轴器螺母材料

（三）常见类型

需要注意的是，射频同轴连接器类型具有由连接器的几何形状决定的最大频率，并且同轴适配器将具有由最低最大频率同轴连接器类型限制的最大频率范围。

例如，典型的N型同轴连接器具有约11GHz的额定频率范围，SMA同轴连接器具有18GHz的额定范围。N型至SMA同轴适配器的频率范围仅为11GHz，因为N型同轴连接器是极限的最大频率范围。有一些常见连接器类型的扩展频率范围版本，如N型和SMA，因此可以使用18GHz N型到SMA同轴适配器。

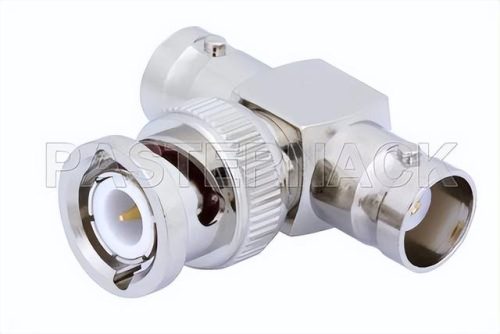

BNC三通适配器，母-公-母

射频同轴连接器(射频转接头类型)插图3

也有一些同轴适配器可与同轴以外的其他连接器标准相适配，例如BNC到双香蕉适配器。还有一些适配器允许同轴连接器标准和双轴/三轴连接器之间的互连，例如这些BNC 双轴适配器和BNC 三轴适配器。也有无公母和公母连接器类型以及允许同轴连接器和这些连接器类型互连的标准和适配器。
