1 场效应管的分类,特点,结构,

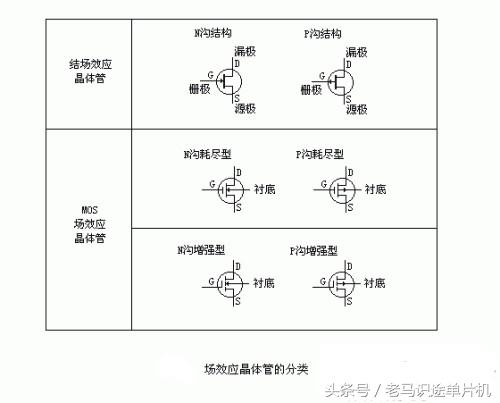

场效应管功放电路图(音质最好的功放电路图)插图1

场效应管是利用输入电压产生的电场效应来控制输出电流的，所以又称之为电压控制型器件。它工作时只有一种载流子（多数载流子）参与导电，故也叫单极型半导体三极管。它具有很高的输入电阻，能满足高内阻信号源对放大电路和要求，是较理想的前置级器件。它还具有热稳定性好，功耗低，噪声低，制造工艺简单，便于集成等特点。

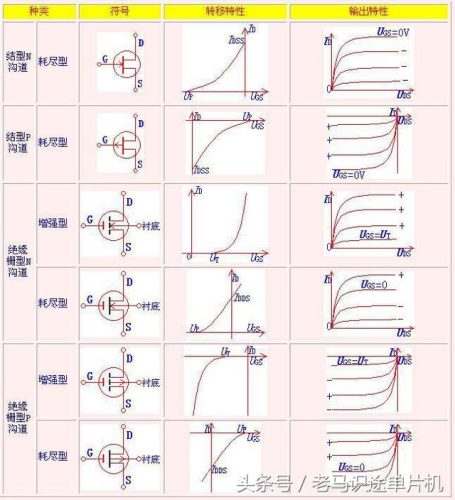

转移特性和输出特性曲线：

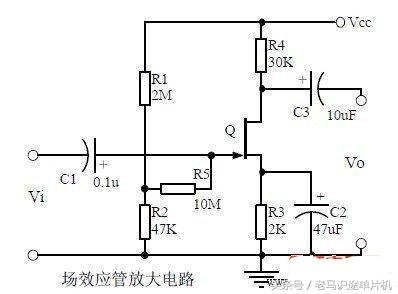

场效应管功放电路图(音质最好的功放电路图)插图2

2 场效应放大电路的特点：

1)场效应管是一种电压控制器件，即通过UGS控制ID

2)场效应管输入端几乎没有电流，所以其直流输入电阻和交流输入电阻都非常高。

3 )由于场效应管是利用多数载流子导电的，因此，与双极性三极管相比，具有噪声小，受幅射的影响小、热稳定性较好而且存在零温度系数点等特性。

4 )由于场效应管的结构对称，有时漏极和源极可以互换使用，而各项指标基本上不受影响，因此应用时比较方便灵活。结型场效应管漏极和源极可以互换使用，但栅源电压不能接反；衬底单独引出的MOS管漏极和源极可以互换使用，NMOS管衬底连电路最低电位，PMOS管衬底连电路最高电位。MOS管在使用时，常把衬底和源极连在一起，这时漏极、源极不能互换。

5)场效应管的制造工艺简单，有利于大规模集成。

6)由于MOS场效应管的输入电阻可高达1015Ω，因此由外界静电感应所产生的电荷不易泄漏，而栅极上的SiO2绝缘层又很薄，这将在栅极上产生很高有电场强度，易引进绝缘层击穿而损坏管子。应在栅极加有二极管或稳压管保护电路。

7)场效应管的跨导很小，当组成放大电路时，在相同的负载电阻下，电压放大倍数比双极型三极管低。

3 场效应放大电路的应用场合：

MOS管与结型管相比开关特性更好。结型场效应管主要用途是在模拟电路中用做放大元件，既可作分立元件使用，也可制作成集成电路。
