导读：水轮发电机是用水轮机驱动，将机械能转化为电能的交流同步发电机。它利用电磁感应原理将机械能转换为电能。

1.工作原理

水轮发电机是用水轮机驱动，将机械能转化为电能的交流同步发电机。它利用电磁感应原理将机械能转换为电能。

2.水轮发电机的分类

（1）按转轴的布置型式：立式布置和卧式布置

（2）立式水轮发电机：分为悬式和伞式

（3）悬式水轮发电机：

普通伞式——上、下导轴承分别位于上、下机架中。

半伞式——只有上导轴承，无下导轴承。

全伞式——只有下导轴承，无上导轴承

水轮发电机型号(水轮发电机铭牌参数含义)插图

a)悬挂式发电机

水轮发电机型号(水轮发电机铭牌参数含义)插图1

b)普通伞式发电机

水轮发电机型号(水轮发电机铭牌参数含义)插图2

c)半伞式发电机

水轮发电机型号(水轮发电机铭牌参数含义)插图3

d)全伞式发电机

3.水轮发电机的主要参数

发电机的主要参数如下：

（1）额定容量；

（2）有功功率；

（3）定子电压U和定子电流；

（4）发电机额定功率因数；

（5）发电机效率η；

（6）短路比；

（7）发电机转动惯量

（8）同步电抗；

（9）励磁电压和励磁电流等。

水轮发电机型号(水轮发电机铭牌参数含义)插图4

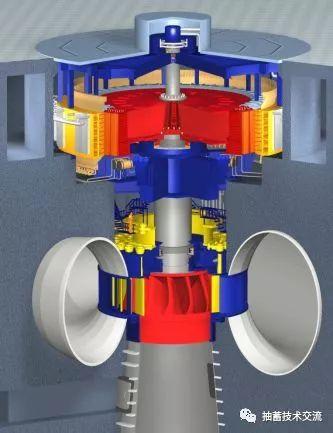

4.水轮发电机的主要结构

水轮发电机由定子、转子、轴承、机架等主要部件及励磁、冷却、制动、测量、灭火等辅助装置组成。

定子：由定子机座、铁芯、绕组和空气冷却器等组成。

转子：由大轴、转子支架、磁轭、磁极和制动环等组成。

轴承：有推力轴承和导轴承。

机架：上机架和下机架；用于安置推力轴承、导轴承和其他部件。

水轮发电机型号(水轮发电机铭牌参数含义)插图5

5.水轮发电机的冷却

通常采用空气作为冷却介质对定子、转子绕组以及定子铁芯进行冷却。大部分水轮发电机采用空气冷却器冷却的密闭自循环冷却方式；小型水轮发电机也有采用开启式或管道式通风方式。

6.水轮发电机的工厂试验

主要检查和试验项目有：

（1）材料检验；

（2）焊接检查；

（3）尺寸检查；

（4）耐压试验；

（5）工厂组装检查；

（6）硅钢片的磁化特性和损耗试验；

（7）定子线圈试验；

（8）转子磁极试验等。

业主（监造）有权派出其代表参加某些工厂试验检查项目，并进行见证验

水轮发电机型号(水轮发电机铭牌参数含义)插图6
