超声雾化器(雾化器)

喜自缘百科 • • 生活常识

家庭用的超声波雾化器(加湿气)，是以超声波换能的方法产生高频振动使水面产生雾化，在雾化的过程中产生水雾不断地向周围蒸发使空气中保持一定的湿度(主要加湿于干噪的房间)。见下①电路图:

由QA、L2、C1、L1、C3、C2、R1及U和wR1组成一个大功率的高频振荡器，采用电容三点式振荡电路，电路的振荡频率是超声波压电换能振子U的固有频率1.013MHz。L2和C1组成的谐振回路在这里不决定振荡频率，而是决定振荡幅度，它的谐振频率比电路的振荡频率略低，L1和C3谐振频率大于电路的振荡频率，采用两个谐振回路是为了使电路的振荡频率合成，使振荡器在大功率下保证稳定工作。

QA三极管采用13009(耐压700v，功率100w，或13007，13008均可)加上散热片，R1、WR1是偏置电阻，调整WR1使振荡器输出适中，确定电路已经开始振荡。这里的A是电流表，整个电路电流确定在0.4A左右，就可以进行电路全面调试了。見电路图①，三极管图②:

超声雾化器(雾化器)插图

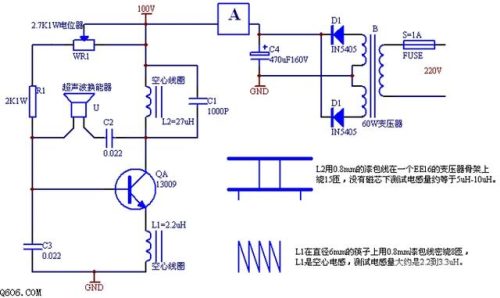

图①，电路图

超声雾化器(雾化器)插图1

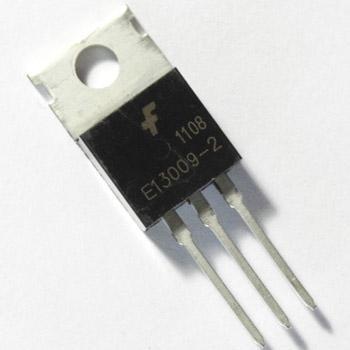

图②，13009开关三极管

电路调试如下:

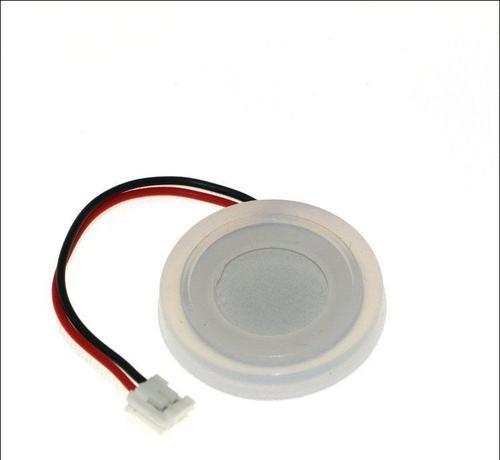

将雾化喷水头固走在水盆底，水深6一10cm为宜，调整电位器wR1，先把wR1旋至阻值最大处，打开电源，慢慢减小wR1阻值，观察电流表和水喷起情况，直至水雾最高及雾量最大，而电流越小，用相同阻值电阻代替电位器wR1即可，第一步调试完毕。見图③换能片(雾化片):

超声雾化器(雾化器)插图2

第二步调试:

将短波磁捧(或磁坏)敲成大小不一样的磁块，放入L2的骨架中，经过反复地选择大小不同的磁块，仔细观察电流表和水喷起的新情况。这时水雾应该比前面更高及雾量更大，而电流比较前面更小，三极管的溫度更低。最后将磁块固定在L2骨架中。

电路中元件选择: C1、C2丶C3选用高频瓷介电容耐压630v，三极管13009(耐压700Ⅴ，功率100W)，u换能片(压电雾化片)选用Φ25一Φ30，B变压器功率60w以上最好。
