你知道你家门铃的工作原理吗？

门铃电路(门铃接线图)插图

大家好，我是创客ABCD。串门先打铃，主人随后迎。门铃是客人来了的一种信息传递工具。门铃的历史最早可以追溯到五代时期，在古代大户人家会在门上装两个铜环作为门铃使用。

门铃电路(门铃接线图)插图1

古代门铃（图片来源于网络）

随着时代的发展，电子技术的时代革新，门铃也在从基础的响铃，进步到如今的智能化可视可对话门铃。

门铃电路(门铃接线图)插图2

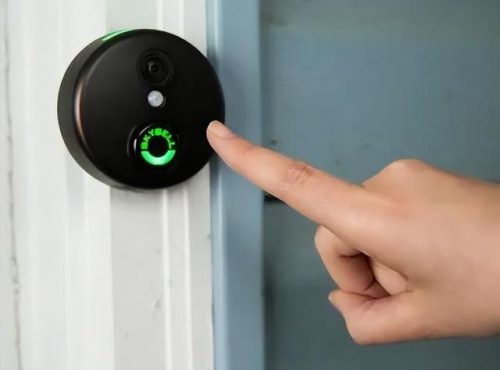

智能门铃（图片来源网络）

今天，我准备用简单的元件，做一个基础的门铃。原理很简单，用到的依旧是万能的NE555芯片。下面是该电路所用到的元件。

门铃电路(门铃接线图)插图3

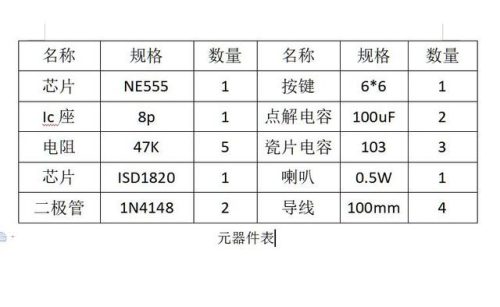

元器件图

门铃系统是利用NE555芯片组成的多谐振荡器。S1是门铃的开关，再平时，D1没有导通。D2反向截至，NE555的第四复位引脚处于低电平，所以3脚没有信号输出，所以喇叭不响。但有人摁下S1时，D1正向导通，C1两端电压升高，多谐振荡电路开始工作，差生频率约等于760hz，这是频率的计算公式f=1/0.7（R1+R2+2R3）c1 喇叭产生对应的声音。

门铃电路(门铃接线图)插图4

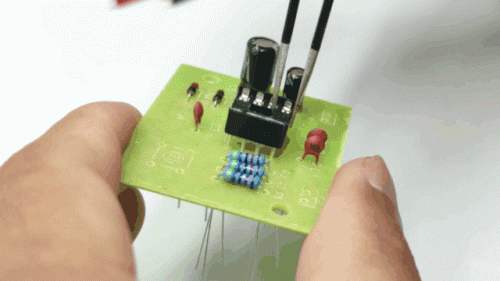

我们先把元件装上去焊接，焊接温度在340度左右。剪去多余引脚，焊接完成，上电测试。

门铃电路(门铃接线图)插图5
